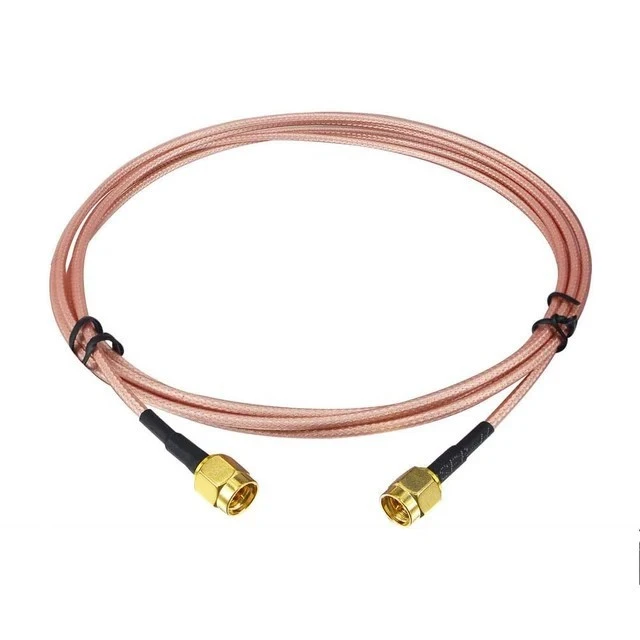

Sma til SMA snúru

SMA snúrulýsing

Þessi SMA til SMA snúru er tengdur við SMA tengi á báðum endum, mikið notað í RF og örbylgjuofninum, aðallega til að senda RF merki, með flutningstíðni allt að 18GHz eða hærra.

SMA tengi eru hentugur fyrir örbylgjuofnaforrit á tíðnisviðinu upp í 26,5 GHz. Umfang umsóknarinnar felur í sér fjarskipti, net, þráðlaus samskipti, svo og uppgötvun og mælitæki. Það hefur einkenni breiðs bandbreiddar, framúrskarandi frammistöðu, mikil áreiðanleiki og langur líftími.

SMA snúru lögun

Vöruflokkur: Coaxial snúru

Kapallgerð: RG147/RG178/RG316

Uppsagnarstíll: lóða

Kyn tengi: karl til karlmanns

Hafðu samband: Kopar ál með gullhúðun

Eldfimieinkunn: UL 94 V -0

Hitastig svið: -65 til +165 gráðu c

Titringur: titringur Mil-std -202, aðferð 213

Tíðni svið: DC ~ 26.6GHz (hálf stífur kapall 0 ~ 26.5GHz)

Working Voltage: 335V max (RMS)

Þolið spennu: 1000V RMS (lágmark við sjávarmál)

Tengiliðþol: Viðnám snertingar

Milli innri leiðara: Snerting á miðju minna en eða jafnt og 3 m Ω

Milli ytri leiðara: ytri snerting minna en eða jafnt og 2 m Ω

Einangrunarviðnám: Einangrun viðnám meiri en eða jafnt og 5000 m Ω

Innsetningartap: Innsetningartap minna en eða jafnt og 0. 15 dB/6GHz

Spenna standandi bylgjuhlutfall: VSWR beint: beinn sveigjanlegur snúru minna en eða jafnt og 1. 10+0. 002f hálfstýrð snúru minna en eða jafnt og 1. 05+0. 001f

Boginn hægri horn sveigjanlegur kapall minna en eða jafnt og 1. 20+0. 003f hálfstýrt snúru minna en eða jafnt og 1. 10+0. 001f

Ending: endingu (pörun) meiri en eða jafnt og 500 lotur

Efni og húðun

Skel eir eir eirhúðaður með harða gull gullhúðað

Hafðu samband eir eir eirhúðað með harða gull gullhúðað

Fals fals beryllíum bronshúðaður með harða gull gullplötu

Teygjanlegt samband: beryllíum bronshúðað með harða gull gullplötu

Umsókn:

SMA til SMA snúru er mikið notað í ýmsum forritum sem krefjast hátíðni merkis sendingar, aðallega með eftirfarandi þætti:

Þráðlaus samskipti: Á sviðum eins og farsímasamskiptum og gervihnattasamskiptum eru SMA coax snúrur notaðir til að tengja íhluti eins og loftnet, síur og magnara til að tryggja stöðuga merkisflutning

Prófun og mæling: Í prófunarbúnaði eins og netgreiningartækjum og litrófsgreiningaraðilum eru SMA coax línur notaðar til að tengja prófaðan búnað og prófunartæki, sem veitir nákvæmar niðurstöður prófa

Örbylgjuofnkerfi: Í örbylgjuofnakerfum eins og ratsjá og útvarpsstaðsetningarkerfi eru SMA coax línur notaðar til að senda hátíðni merki til að tryggja stöðugan rekstur kerfisins

Sérsniðin kapalframleiðsluþjónusta:

Við bjóðum upp á sérsniðna þjónustu við kapalbeisli til að nota hvaða tengi sem er, eða leggjum til viðeigandi tengi fyrir viðskiptavini til að mæta umsókn sinni.

Pökkun

1, Standard Export Carton.

2, sérsniðin pökkun er einnig velkomin.



Afhending

1, 5 virka dagar fyrir sýnishorn.

2, 7 virka dagar fyrir fjöldaframleiðsluvörur.

3, Express, Air, Marine og viðskiptavinir sem tilgreindir eru framsóknarmenn eru tiltækir.
